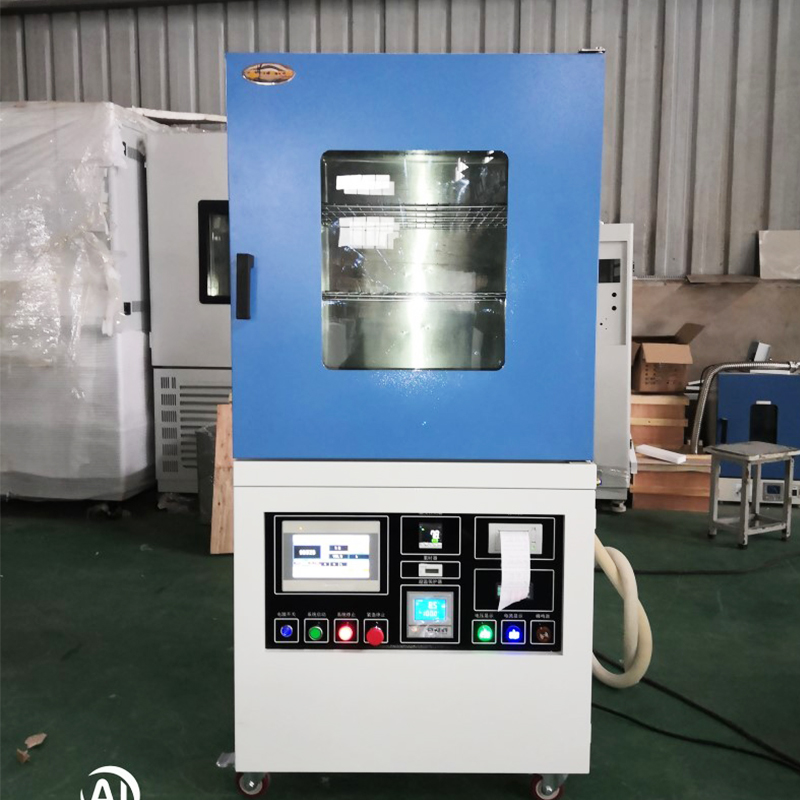

| Produktname | Automatischer Vakuumtrockenofen | ||
| Modell | HTF-DZ215V | ||
| Wichtige technische Spezifikationen | Temperaturregelbereich | Raumtemperatur 10–200 °C | |
| Temperaturstabilität | ±2°C | ||
| Temperaturauflösung | 0,1°C | ||
| Durchmesser des Stickstoffeinlasses | 14mm | ||
| Filtern | Klasse 10.000 | ||
| Heizmethode | Externe Heizung | ||
| Kühlmethode | Natürliche Kühlung | ||
| Abkühlrate | Keine | ||

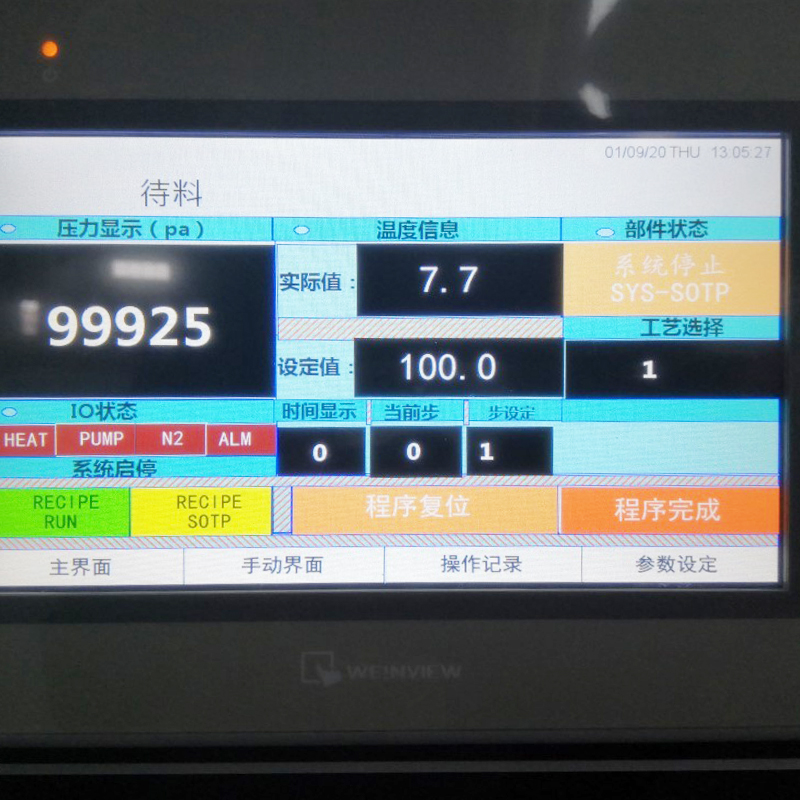

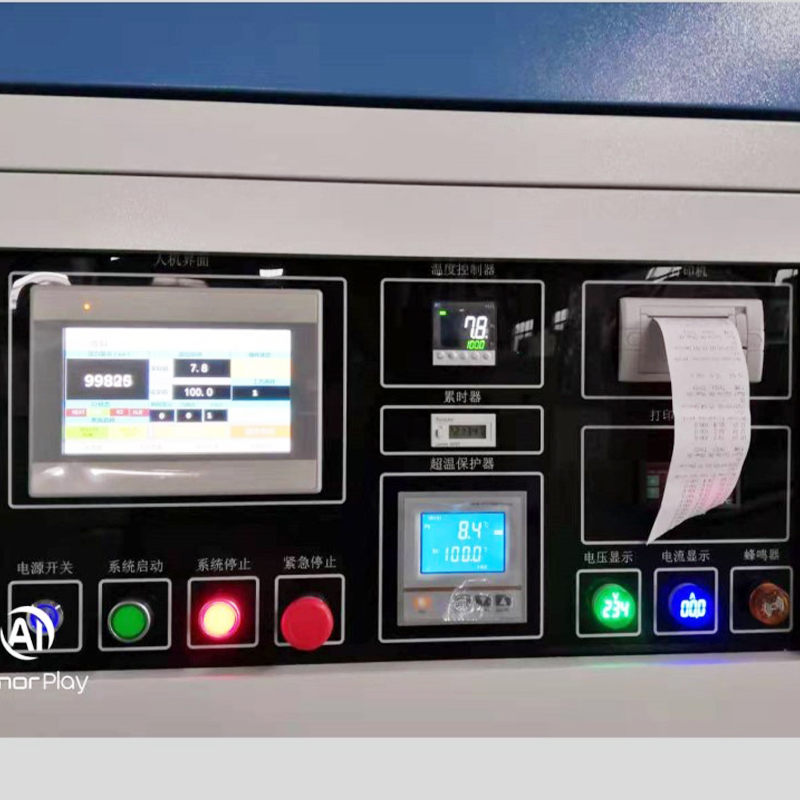

| Controller | Touchscreen-SPS-Industriesteuerung | ||
| Vakuummeter | Digitales Vakuummessgerät | ||
| Vakuumbereich | 50Pa-101KPa | ||
| Vakuumkontrollmethode | Sollwertsteuerung | ||
| Abmessungen der Innenkammer | B*T*H (mm) ≥560*640*600 | ||
| Außenmaße der Haupteinheit | B*T*H (mm) ≈720*820*1750 | ||
| Inneres Kammervolumen | 215L | ||
| Beobachtungsfenster | 300 x 350 mm, konstruiert aus verstärktem Hartglas innen und hochtransparenten Acrylplatten außen | ||
| Partition | 6 Etagen, Tragkraft einstöckig 30 kg (Regale mit perforierten Edelstahlplatten) | ||
| Stützrahmen | 6 Etagen, lichte Höhe 70 mm | ||
| Vakuumpumpe | Importierte ölfreie Vakuumpumpe | ||
| Versorgungsspannung | 220V/50Hz | ||
| Stromverbrauch | 2500W | ||
| Temperaturkontrollsystem | Verfügt über einen mikroprozessorbasierten PID-Logik-Temperaturregler für dauerhaften Betrieb. Elektronische Komponenten nutzen Produkte von Chint und Shanghai People Electric und gewährleisten so langfristige Stabilität und Zuverlässigkeit. | ||
| Heizelement | Der Premium-Heizdraht aus HRE-Legierung ist in korrosionsbeständige SUS304-Edelstahlrohre eingebettet, was eine längere Lebensdauer des Heizelements garantiert und gleichzeitig Schutz vor elektrischen Leckagen bietet. | ||
| Temperatursensorelement | Hochpräzises PT-100-Thermoelement | ||
| Gehäusematerial | Edelstahl SUS304 (1 mm Dicke) | ||
| Innentankmaterial | Korrosionsbeständige Edelstahlplatte 316L (3 mm Dicke) | ||

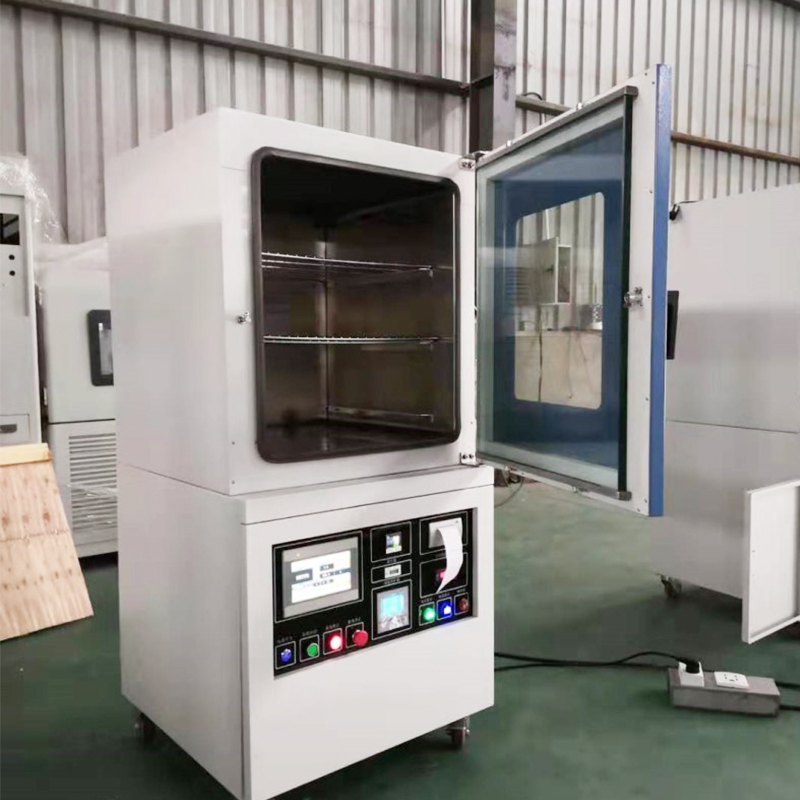

| Beschreibung der Gerätestruktur | Die Abmessungen der Haupteinheit betragen 720 × 820 × 1750 mm. Die Haupteinheit ist mit vier Fuma-Rollen und vier festen Stützbeinen für einfache Mobilität und sichere Positionierung ausgestattet. Die Steuerung wird außen auf der linken oder rechten Gehäuseseite montiert. Die Kammerecken verfügen über abgerundete Ecken ohne tote Winkel für eine bequeme Reinigung. Der Kammerinnenraum besteht aus sechs Etagen mit jeweils einer minimalen lichten Höhe von 70 mm (effektive Nutzhöhe) und einer einstufigen Mindestfläche von 555 × 635 mm. | ||
| Beschreibung des Steuerungssystems | ohne tote Ecken für eine einfache Reinigung. Der Kammerinnenraum besteht aus 6 Etagen mit einer minimalen lichten Höhe von 70 mm (effektive Nutzhöhe) pro Etage. Jede Etage hat eine Mindestfläche von 555 × 635 mm und bietet Platz für zwei Standardkörbe (480 × 250 × 50 mm) pro Etage. Die volle Ladekapazität beträgt 12 Standardkörbe. Die Tür der Haupteinheit öffnet sich ergonomisch nach rechts.“ | ||
| Beschreibung des Gerätebetriebsprozesses | Die Ausrüstung nutzt die industrielle SPS-Steuerungsprogrammierung. Die programmierbare Steuerung umfasst den Start-/Stoppstatus der Vakuumpumpe, die Vakuumniveaueinstellung, die Vakuumhaltedauer, die Inertgas-Füllzeit, die Schließzeit des Inertgas-Magnetventils und den Beginn/die Beendigung des Heizzyklus. | ||
| Datenspeicherung und -export | Einstufiger Betrieb: | ||
| Drucksystem | Schritt 1: Vakuumniveau einstellen (angenommener Wert: 80 kPa) | ||
| Selbstoptimierungsfunktion | Schritt 2: Zieltemperatur und Verweilzeit nach Erreichen festlegen (angenommenes Ziel: 200 °C) | ||
| Echtzeitalarme | Schritt 3: Vakuum einleiten oder erwärmen (gleichzeitig möglich) → Zielvakuumniveau erreichen → Vakuumpumpe stellt automatisch den Betrieb ein | ||
| Sicherheitsgarantie | Solltemperatur und Betriebszeit nach Erreichen der Temperatur (angenommene Temperatur: 200°C) → Schritt 3: | ||
| Betriebsumgebung der Ausrüstung | Vakuum evakuieren oder erhitzen (kann gleichzeitig durchgeführt werden) → Bei Erreichen des eingestellten Vakuumwerts Vakuumpumpe | ||
| Garantiezeitraum | stoppt automatisch, während das Heizen weitergeht. Sobald der Temperatursollwert erreicht ist und die Temperatur erreicht ist | ||
| Wartung nach der Installation | Nach Ablauf der Betriebszeit stoppt das Gerät automatisch. | ||
| Reaktionszeit bei Kundendienst und Wartung | (Hinweis: Während des Erhitzens verringert die Luftausdehnung in der Kammer das Vakuumniveau und löst die automatische Funktion aus | ||
| Konfiguration | Starten Sie die Vakuumpumpe neu, um das Vakuum wieder aufzufüllen. Der Heiz- oder Konstanttemperaturbetrieb verläuft normal.) | ||
