| I. Gerätezweck und Konformitätsstandards | ||
| Ausstattung entspricht den Anforderungen | Entspricht der Norm GB/T 30435-2013 für elektrische Heißlufttrocknungsöfen, der Fertigungssicherheitsnorm GB 5959.4-92 und der Norm GB/T 20033-2011 für Heißluftumwälzöfen. | |
| 2. Produktanwendung | Geeignet für die Durchführung von Hitzebeständigkeits-, Feuchtigkeitsbeständigkeits- und Trockenheitsbeständigkeitsprüfungen, Prüfungen der Anpassungsfähigkeit bei hohen und niedrigen Temperaturen, zur Aufrechterhaltung einer konstanten Temperatur bei niedrigen Temperaturen und zur Lagerung von elektronischen und elektrischen Produkten, Oberflächenbehandlungen, Instrumenten und Messgeräten, Kunststoffen, Metallurgie und ähnlichen Anwendungen. Besonders geeignet für Anpassungstests bei hohen und niedrigen Temperaturen von Produkten wie optischen Fasern, Kristallen, Präzisionsinduktoren, oberflächenbehandelten Komponenten, PCBs und LCDs; Dient auch als Zuverlässigkeitsprüfgerät für die Qualitätskontrolltechnik. Darüber hinaus anwendbar für Qualitätsüberwachungsbüros, Forschungseinrichtungen und Hochschuleinrichtungen zur Bewertung der Produktleistung und -qualität. | |
| 3. Streng verbotene Produkte | Die folgenden Gegenstände sind für die Prüfung strengstens verboten: brennbare und explosive Stoffe, stark korrosive Stoffe und Gegenstände, die starke Strahlung ausstrahlen. | |
| II. Gerätespezifikationen | ||

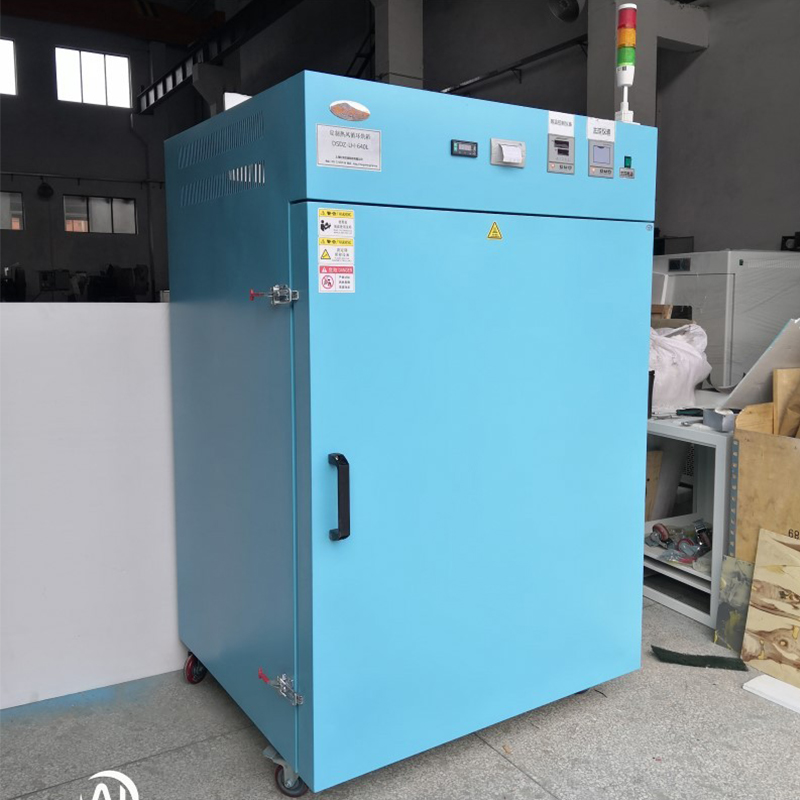

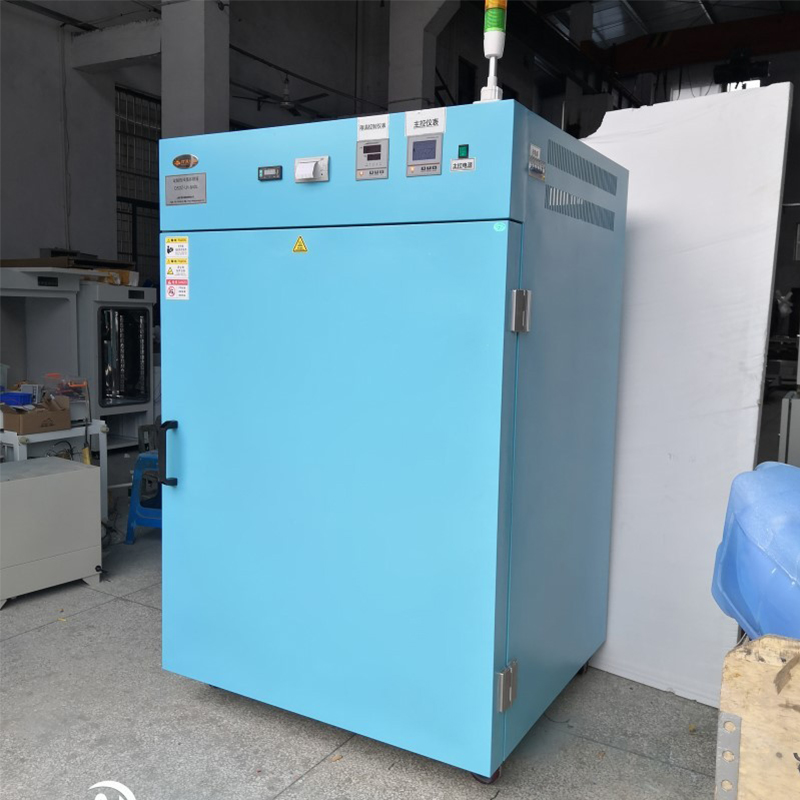

| 1. Gerätename | Maßgeschneiderter Hochtemperaturofen mit Heißluftzirkulation | |
| 1. Gerätemodell | DS-LH135 | |
| 2. Wichtige technische Spezifikationen | ||
| Kundenspezifischer Heißluftzirkulationsofen | ||
| 2.1 Innenmaße der Kammer | 800 × 800 × 1000 mm (Breite × Tiefe × Höhe) | |
| 2.2 Außenmaße | 1000 × 1050 × 1690 mm | |
| 2.3 Temperaturbereich | RT 50 bis 600 °C | |
| 2.4 Langzeitbetriebstemperatur | <550 | |
| 2.5 Temperaturschwankungen | ±1 °C | |
| 2.6 Temperaturgleichmäßigkeit | ±2,5 % des Messwerts | |
| 2.7 Heizrate | Raumtemperatur bis 550 °C <85 Min | |
| 2.8 Temperaturauflösung | 1 °C | |
| 2.9 Temperaturgleichmäßigkeit | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2,9 Nennleistung des Netzteils (ca.) | 220V/50Hz | |
| 2.10 Gesamtstromverbrauch | Ungefähr 4 kW | |
| 2.11 Probenhalter | Drei perforierte Gitterplatten aus Edelstahl mit gefalteten Kanten (Doppelklinge). | |
| 3. Strukturelle Leistung der Ausrüstung | ||
| 3.1 Gehäusestrukturmaterialien | Struktur | Der Innenraum verfügt über einen Winkelstahlrahmen zur strukturellen Verstärkung. Die Schichten von außen nach innen sind: Schrankschale – isolierende Steinwolle – Rahmen – Luftkanal – Innenkammer – Probenständer. Das Steuersystem ist in einer externen Steuerbox untergebracht, die auf der rechten Seite des Geräts montiert ist. Der Lüftermotor ist oben auf dem Gerät installiert und treibt über einen Keilriemen den Umwälzventilator an. |
| Außengehäusematerial | Das Außengehäuse besteht aus kaltgewalztem Stahlblech mit elektrostatischer Pulverbeschichtung. | |
| Innenfuttermaterial | Hergestellt aus hochwertigem SUS321-Edelstahlblech. | |
| Türschloss | Verfügt über ein Türschloss mit Doppelverriegelung für eine einfache Bedienung. | |
| Isolierschicht | 5052 Aluminiumoxid isolierende flammhemmende Wolle. | |
| Stützfüße | Nylonfüße. | |
| Tür | Einzeltürkonfiguration ohne Sichtfenster, mit Schnappverschlussmechanismus für ergonomische Bedienung. Bei der Türrahmenabdichtung werden speziell formulierte hoch-/niedrigtemperaturbeständige Silikonkautschukdichtungen für eine verbesserte Dichtungsintegrität verwendet. | |
| 3.2 Luftverteilungs- und Zirkulationssystem | Fan | Durch den Einsatz hochtemperaturbeständiger Markenventilatoren in Kombination mit hochtemperaturbeständigen Umwälzventilatoren aus Aluminiumlegierung wird eine erzwungene Konvektionsdiffusionszirkulation erreicht. |
| Lüfterantrieb | Dreiecksriemengetriebe. | |
| Kanalzirkulation | Die Kanalzirkulation verfügt über einen oberen Einlass mit linker und rechter Abluftrückführung. Durch den Einbau von Leitblechen im Kanal wird sichergestellt, dass sowohl der Luftdruck als auch die Luftgeschwindigkeit den Prüfnormen entsprechen und gleichzeitig eine schnelle Temperaturstabilisierung beim Öffnen und Schließen der Tür ermöglicht wird. | |
| Testport | Keine. | |
| 3.3 Heizsystem | ① | Das Heizsystem nutzt ein Heißluftzirkulationsheizverfahren, das eine gleichmäßige Temperaturverteilung mit präziser und zuverlässiger Temperaturregelung gewährleistet. |
| ② | Sowohl die Temperaturregelung als auch die Leistungsabgabe werden von einem Mikrocomputer berechnet, der die Heizleistung automatisch an die interne Last anpasst. Dadurch wird eine hohe Präzision und Energieeffizienz erreicht, was zu größerer Umweltverträglichkeit und Energieeinsparungen führt. | |
| ③ | Primäre Systemkomponenten: Heizröhren, Halbleiterrelais usw. | |
| 4 Fehleralarmsystem (optional) | ||
| Gerätesicherheitsschutz | Ein unabhängiger Temperaturbegrenzer schaltet die Heizung bei Überhitzung automatisch ab, begleitet von akustischen und visuellen Alarmen, um den Bediener zu warnen und so die Proben wirksam zu schützen. | |
| 5. Übersicht ausgewählter elektrischer Komponenten | ||
| Instrumentierung | Das integrierte LCD-Horizontalblockinstrument zeigt mehrere Datensätze auf einem einzigen Bildschirm mit stabiler und genauer Signalübertragung an. Das Gerät verfügt über einen PID-Logikbetrieb und bietet sowohl Möglichkeiten zur Selbstoptimierung als auch zur manuellen Anpassung. | |
| Halbleiterrelais | Verwendet hochwertige Halbleiterrelais | |
| Temperatursensor | Verwendet PT100-Sensoren | |
| 6. Technische Dokumentation | ||
| Handbücher | Bedienungsanleitung des Geräts, Garantiekarte, Konformitätsbescheinigung, elektrischer Schaltplan, | |
| 7. Optionales Zubehör | ||
| Datenspeicherung | USB-Speicher, Tabellenkalkulationsdatenspeicher | |
| Drucker | Thermopapierdruck, einstellbares Druckintervall | |
| Einfüllöffnung für Inertgas | Interne U-förmige Verteilung, Öffnung 16 mm (Außendurchmesser) | |
| Gasdurchflussmesser | Steuergaskanal zur Regulierung der Gasdurchflussrate | |
| Betriebsanzeigeleuchte | Dreifarbige Anzeige (Betriebsstatus, Fehlerstatus, Übertemperaturstatus) | |
| III. Installationsanforderungen für die Geräteumgebung | ||
| Anforderungen an die Geräteinstallation | Umgebungstemperatur und Luftfeuchtigkeit: 5 °C bis 30 °C, relative Luftfeuchtigkeit: <85 % | |
| Keine starken Vibrationen in der Umgebung | ||
| Keine direkte Sonneneinstrahlung oder andere direkte Wärmequellen | ||
| Keine starken elektromagnetischen Felder in der Nähe | ||
| Keine hohen Konzentrationen von Staub oder ätzenden Stoffen in der Umgebung | ||
| Der Raum muss gut belüftet sein. | ||
| Keine starken Luftströmungen in der Umgebung; Wenn ein erzwungener Luftstrom erforderlich ist, darf der Luftstrom nicht auf das Gerät gerichtet sein. | ||
| Das Gerät muss auf einer festen, ebenen Fläche aufgestellt und in horizontaler Position gehalten werden. | ||
| Zwischen der Rückseite des Geräts und der Wand muss ein Abstand von mindestens 50 cm eingehalten werden, auf beiden Seiten mindestens 50 cm. | ||
| IV. Abnahme und Gewährleistung | ||
| Parameter | Alle oben genannten Daten wurden während des Betriebs unter Leerlaufbedingungen gemessen. | |
| Akzeptanz | Akzeptanz inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garantie | Ab Abnahme gilt eine Gewährleistungsfrist von 12 Monaten. Über diesen Zeitraum hinaus fallen für Ersatzteile angemessene Gebühren an. | |
| V. Produktionsvorlaufzeit und Transportmethode | ||
| Produktionsvorlaufzeit | Lieferung innerhalb von 45 Werktagen ab Gutschrift der Vorauszahlung auf dem Konto des Lieferanten. | |
| Transportmethode | Straßentransport; Lieferung in Transportverpackung gemäß QB/WD008-2001-Standard. Lieferort: Vom Kunden angegebener Ort (ausgenommen Lieferung im Obergeschoss). Das Entladen der Säcke muss vom Käufer übernommen werden. | |
